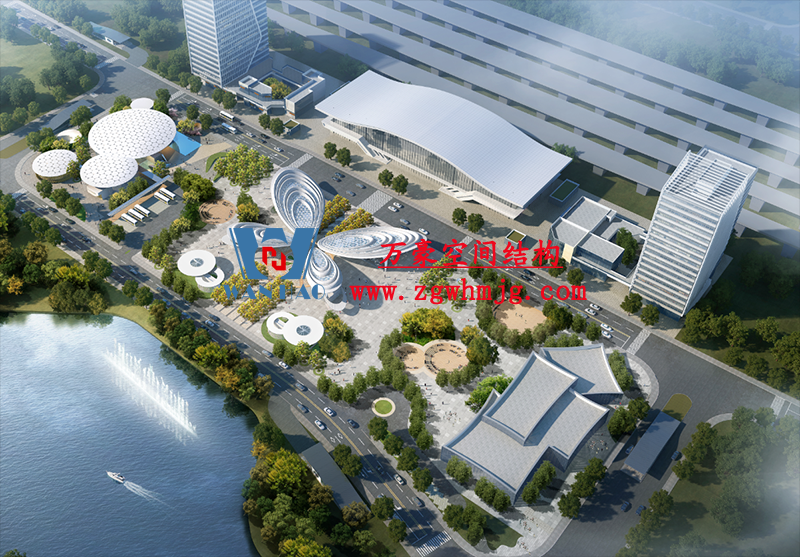

滬通鐵路張家港站地方配套工程-站前西側旅客集散區蝴蝶造型天幕工程擬建結構為蘇州張家港高鐵站站前廣場蝴蝶造型雙曲面殼體膜結構，共分為大、小翅膀四部分。

本工程鋼結構為單層雙曲網殼結構體系,平面上為對稱結構，大翅膀長跨約 50m，短跨約 25m，小翅膀長跨約 35m，短跨方向約 15m。建筑頂面為雙曲造型，建筑物最高點標高約17米?？傆娩摿?00噸，膜體總面積約7000平方米。

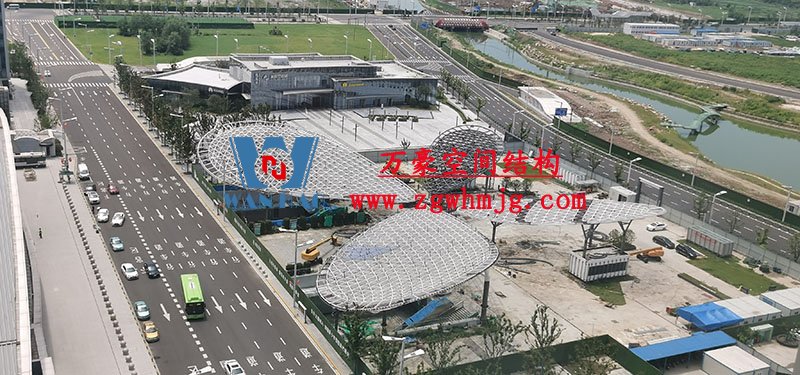

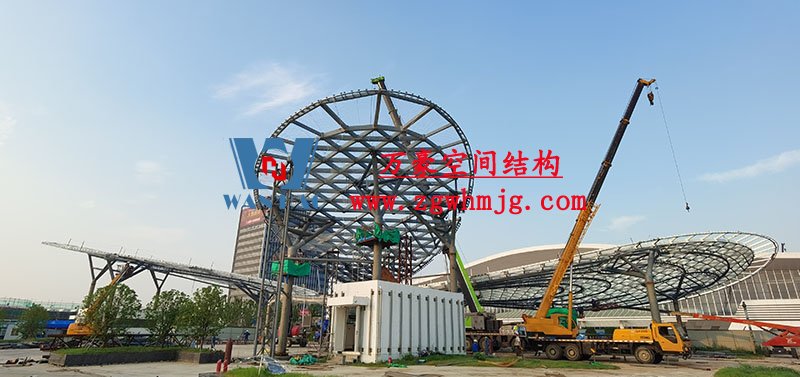

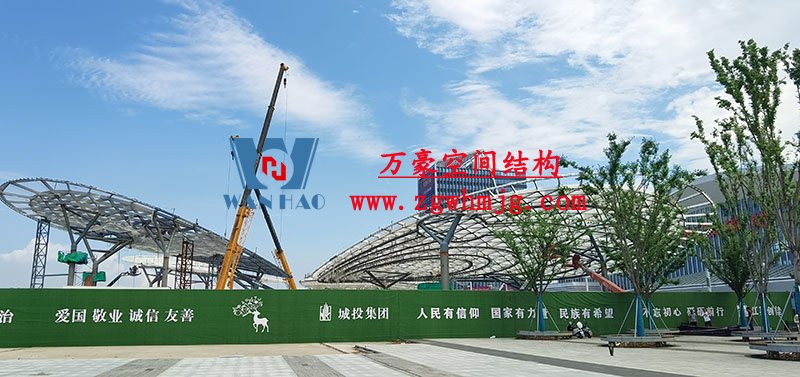

目前4片翅膀全部吊裝并加焊結束。左大翅膀二次膜龍骨、柱冒全部結束；右大翅膀二次膜龍骨定位結束待加焊，上環柱冒今天定位完成；左小翅膀二次膜龍骨完成1/3量；右小翅膀今天打磨、做油漆；整體工作預計8.10號完成所有二次龍骨工作。

大家敬請關注，期待項目按期完成。
